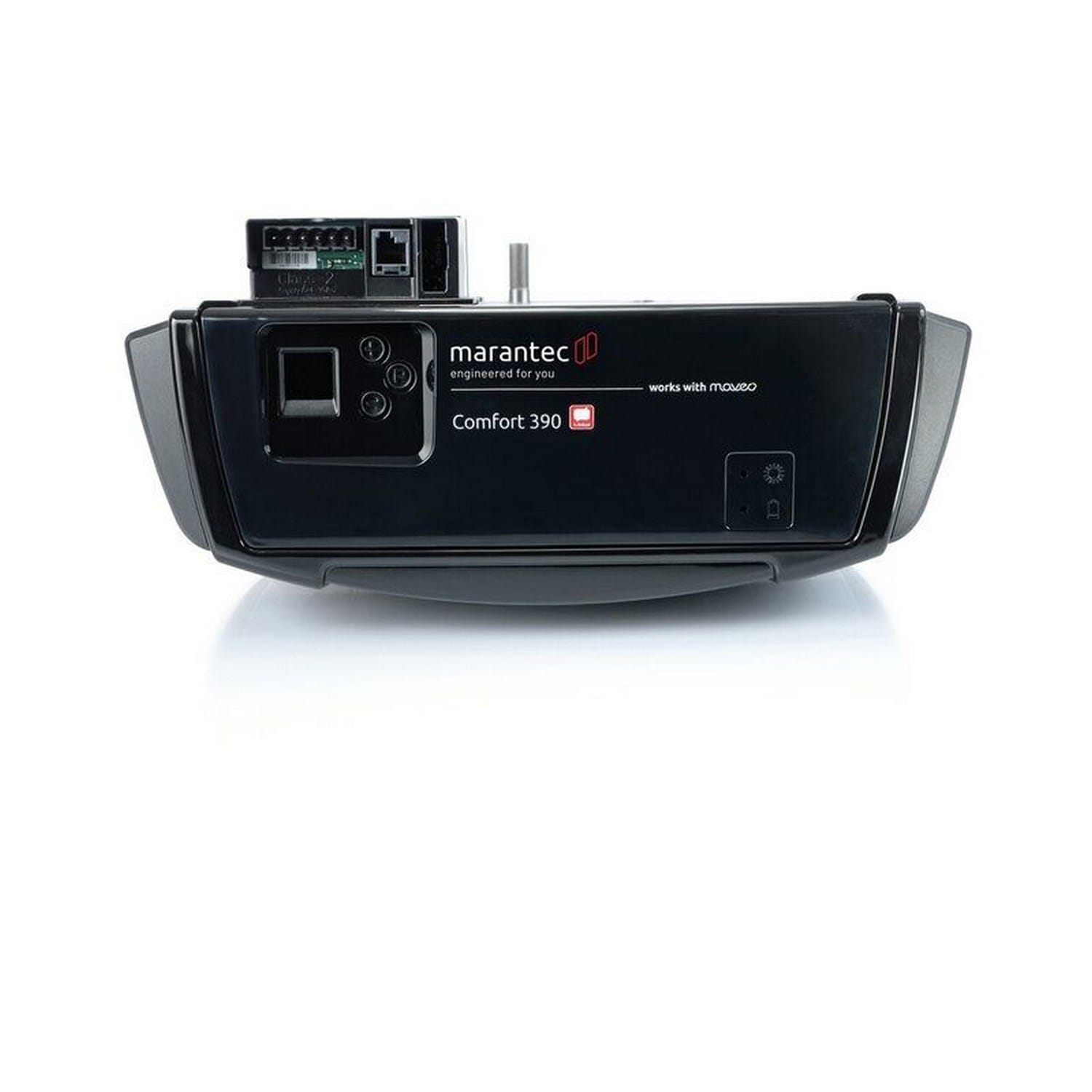

MARANTEC Comfort 390 plus Set 24 V-DC Motor, 1.200 N, 16 cm/s

Der Comfort 390 Plus ist der neue Antrieb für Sammelgaragen und löst den Comfort 257.2 ab. Mehr Kraft und mehr Torzyklen bedeuten mehr Stellplätze und damit größere Garagen. Mit 1.200 N ist es der stärkste Garagentorantrieb der ganzen Serie. Mit 300 Zyklen pro Tag wurden die Tageszyklen verdreifacht und die maximalen Einstellplätze auf 100 verdoppelt. Die Programmierung des Comfort 390 entspricht der bekannten Programmierung der Comfort 2xx und 3xx Serien. Der Comfort 390 Plus ist die Lösung für Sammelgaragen mit besonderen Anforderungen. Zum Lieferumfang zählt ein zusätzliches externes Steuerungsgehäuse mit Vollausstattung. Bedientasten und ein Not-Halt Taster im Deckel sind zusätzliche Bedienelemente direkt am Tor, die von Fußgängern genutzt werden können. Standardmäßig lassen sich Bedienelemente, Sicherheitselemente, Signalleuchten und MS-Bus Geräte anschließen. Mit inbegriffen ist die Platine Relais EM171, die Platine Fahrbahnregelung EM131 und eine Hutschiene mit vormontiertem Netzteil für den Anschluss externer Geräte, die mit 24V betrieben werden.Starker DC-Getriebemotor mit hoher Selbsthemmung für Tore bis 6,0 m Breite und 240 kg GewichtDC-Motor: Soft-Start und -Stop schonen das Tor, getrennt einstellbare Öffnungs- und Schließgeschwindigkeit ermöglichen eine schnelle Öffnung und normgerechte SchließungIntegrierte Steuerung mit beleuchtetem LC-Display und einfacher ProgrammierungExternes Anschlussgehäuse mit Anschlüssen für Schlupftür, Schließkantensicherung, Beleuchtung, Signalleuchten, Fahrbahnregelung und mit RelaisBedientasten und Not-Halt Taster im Gehäusedeckel integriertVersorgung von Zubehör mit 230 V AC / 6 A und 24 V DC / 2,5 AHutschiene mit vormontierten Netzteil
Antrieb

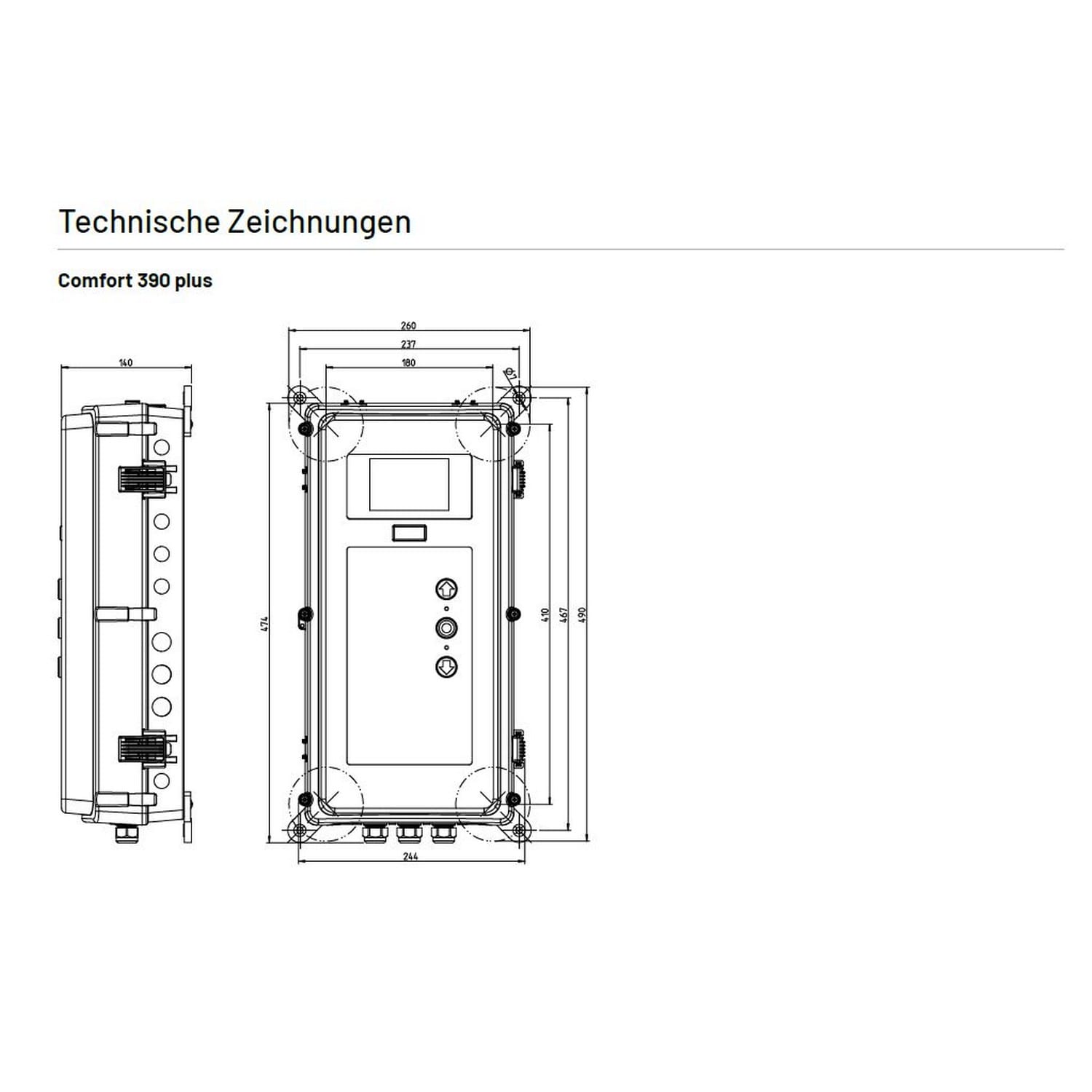

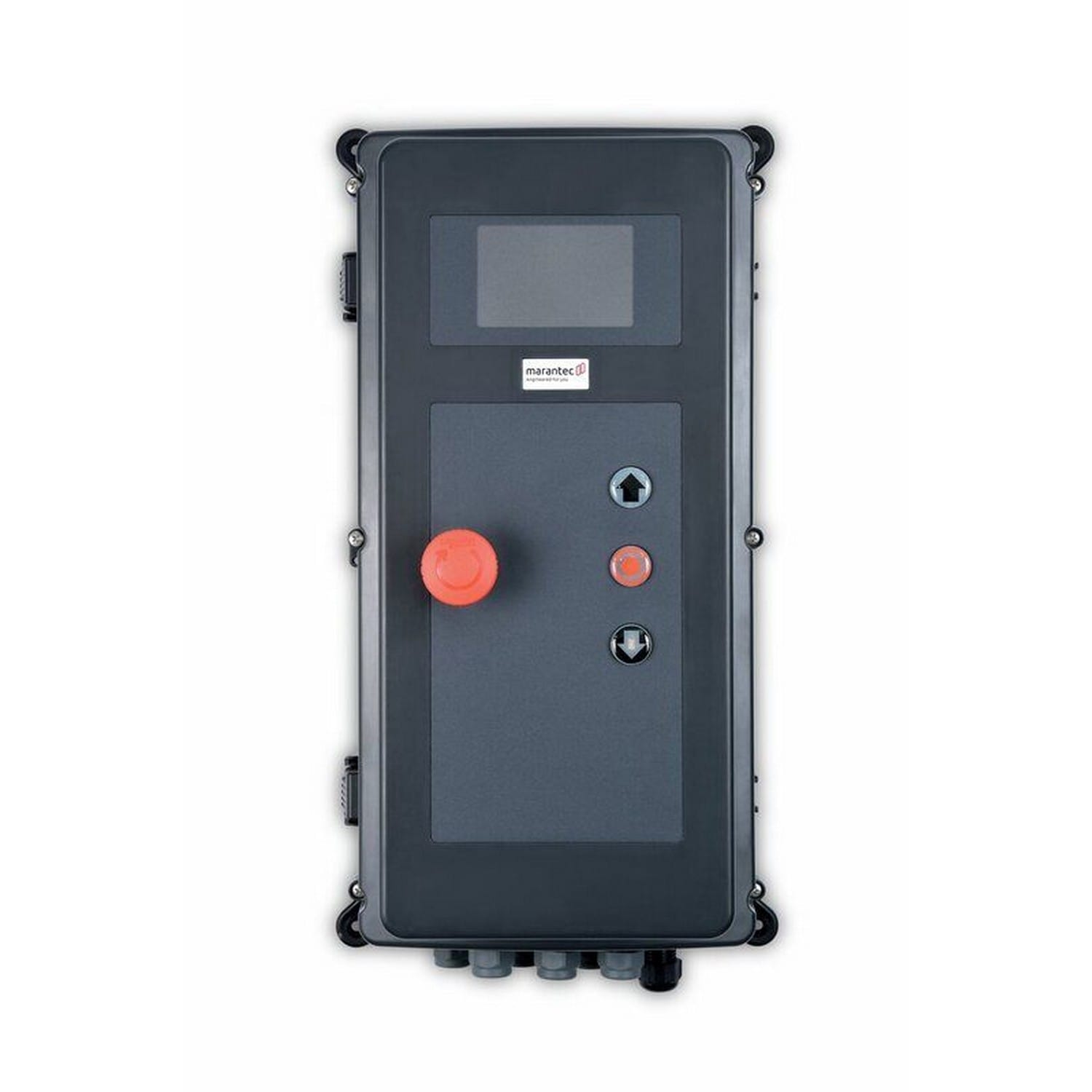

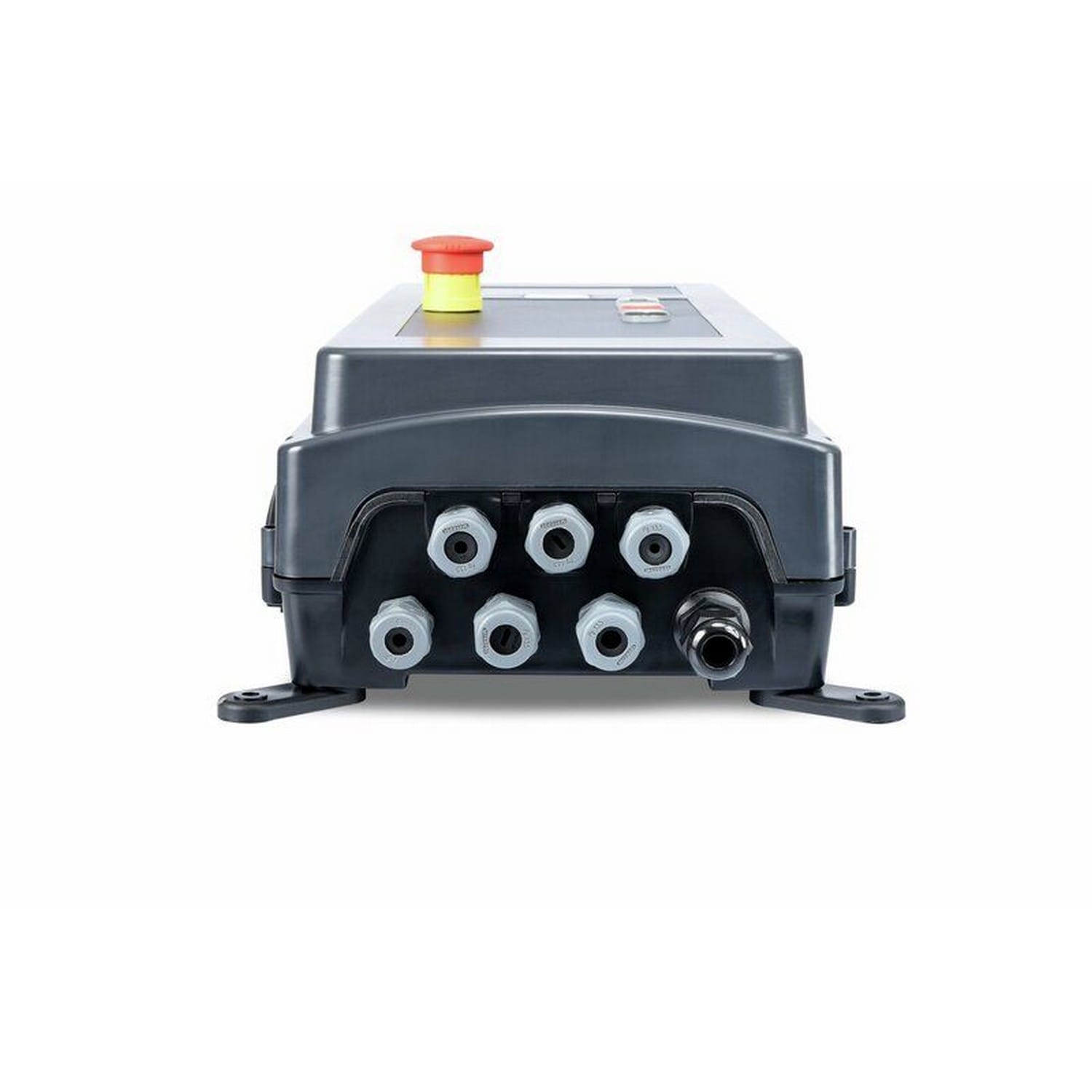

Externes Anschlussgehäuse mit Anschlüssen für Schlupftür, Schließkantensicherung, Beleuchtung, Signalleuchten, Fahrbahnregelung und mit RelaisBedientasten und Not-Halt-Taster im Gehäusedeckel integriertHutschiene mit vormontiertem NetzteilVersorgung von Zubehör mit 230 V-AC/6 A und 24 V-DC/2,5 ADC-Motor: Soft-Start und -Stopp schonen das Tor, getrennt einstellbare Öffnungs- und Schließgeschwindigkeiten ermöglichen eine schnelle Öffnung und normgerechte SchließungIntegrierte Steuerung mit beleuchtetem LC-Display und einfacher ProgrammierungStarker DC-Getriebemotor mit hoher Selbsthemmung für Tore bis 6,0 m Breite und 240 kg GewichtBattery-Backup im Gehäuse integrierbar
Aufbau und Anschluss
Anschluss (konventionell) für 8,2 kOhm Kontaktleiste oder OSE-OptosensorenAnschluss (konventionell) für Signalleuchte 230 V-AC2 programmierbare Relaiskontakte für z. B. Endlagenmeldungen2 Eingänge für Taster und 4 Relaiskontakte für Ampeln zur Gegenverkehrregelung2 Eingänge für Taster und 2 Relaiskontakte für Signalleuchten für Sonderfunktionen zur GegenverkehrregelungSchaltnetzteil 24 V-DC max. 2,5 A mit 2 AusgängenAnschluss (konventionell) für Taster, Lichtschranke und HaltkreisAnschluss (MS-Bus) für Handprogrammiergerät und ErweiterungsmoduleAnschluss für Battery-Backup
Bedienung
Marantec-EOS-ProgrammierungProgrammierung und Zustandsmeldung über LCDisplayProgrammierung und Diagnose über optionales externes Handprogrammiergerät möglichProgrammierung und Diagnose über maveo pro per Smartphone-App möglich
Endlageneinstellung
Elektronische Endabschaltung
Funktionen
StromspartechnikSoft-Start/Soft-Stopp/Soft-LaufElektronische AufschubsicherungBlockierschutzLaufzeitbegrenzungDrehrichtungsumkehr programmierbarBackjump (Entlastung der Schließkante)Automatische Zulauffunktion (nur in Verbindung mit einer Lichtschranke nutzbar)Zwischenposition AUF und ZU getrennt programmierbarTorlaufgeschwindigkeit AUF und ZU getrennt programmierbarSoft-Lauf-Position AUF und ZU getrennt programmierbarSoft-Lauf-Geschwindigkeit AUF und ZU getrennt programmierbarZargenfunktion (Ausblendung von Zargenlichtschranken)Programmierbarer Impulseingang und -ausgangZyklenzählerWartungsintervall programmierbarFehlersignalisierung mit FehlerspeicherMehrstufige Reset-Funktion (Steuerung, Sicherheit, Funk etc.)
Technische Daten
Zug- und Druckkraft (max.) [N]: 1200Laufgeschwindigkeit (max.) [cm/s]: 16Zyklen pro Stunde (max.)*: 18Zyklen pro Tag (max.): 300Betriebsspannung [V]: 230 V/1~Leuchtmittel: ohne

Highlights

• Stromspartechnik.
• Soft-Start/Soft-Stopp/Soft-Lauf.
• Elektronische Aufschubsicherung.

Anzahl

• 1

für Garagentore:

• bis 240 kg

Lieferumfang

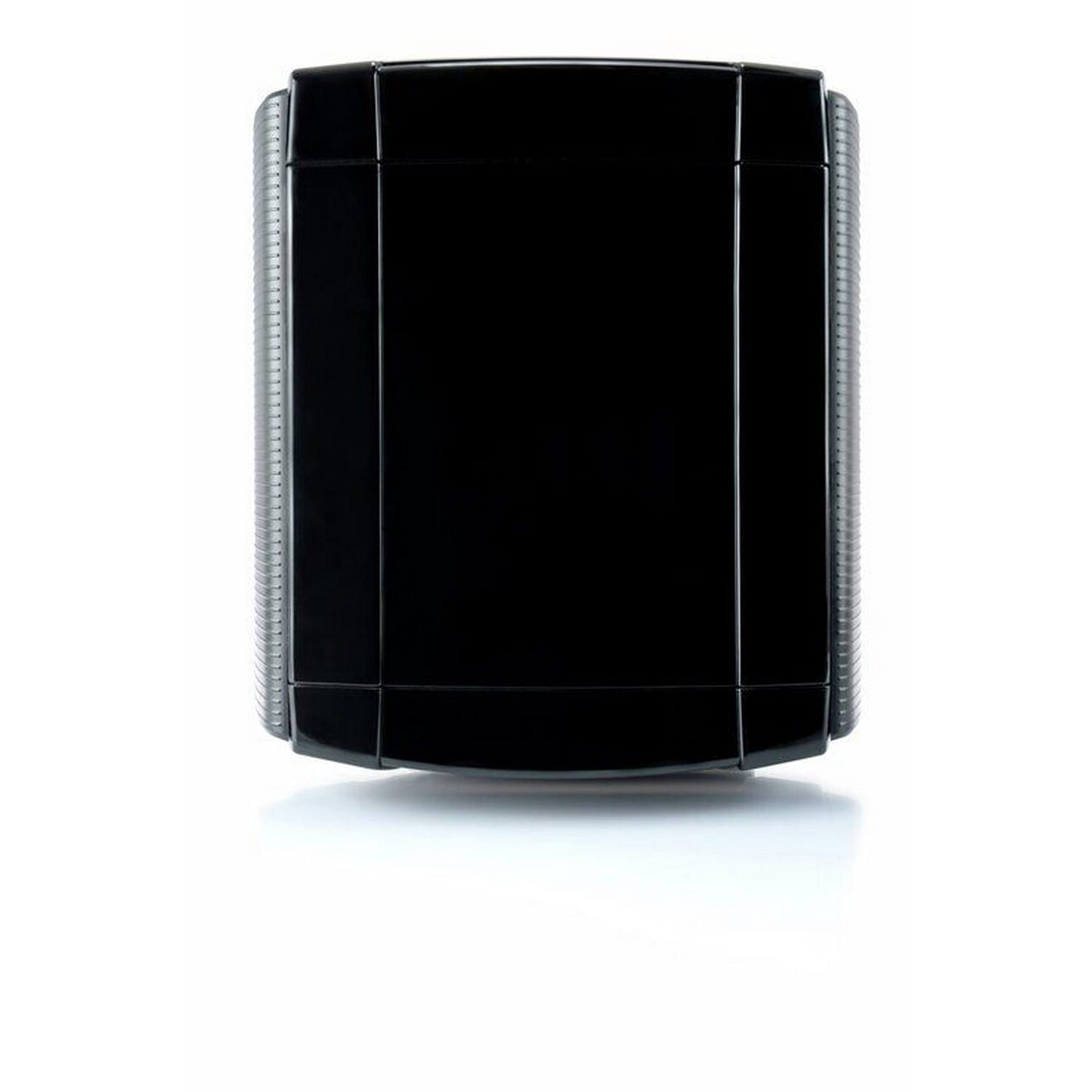

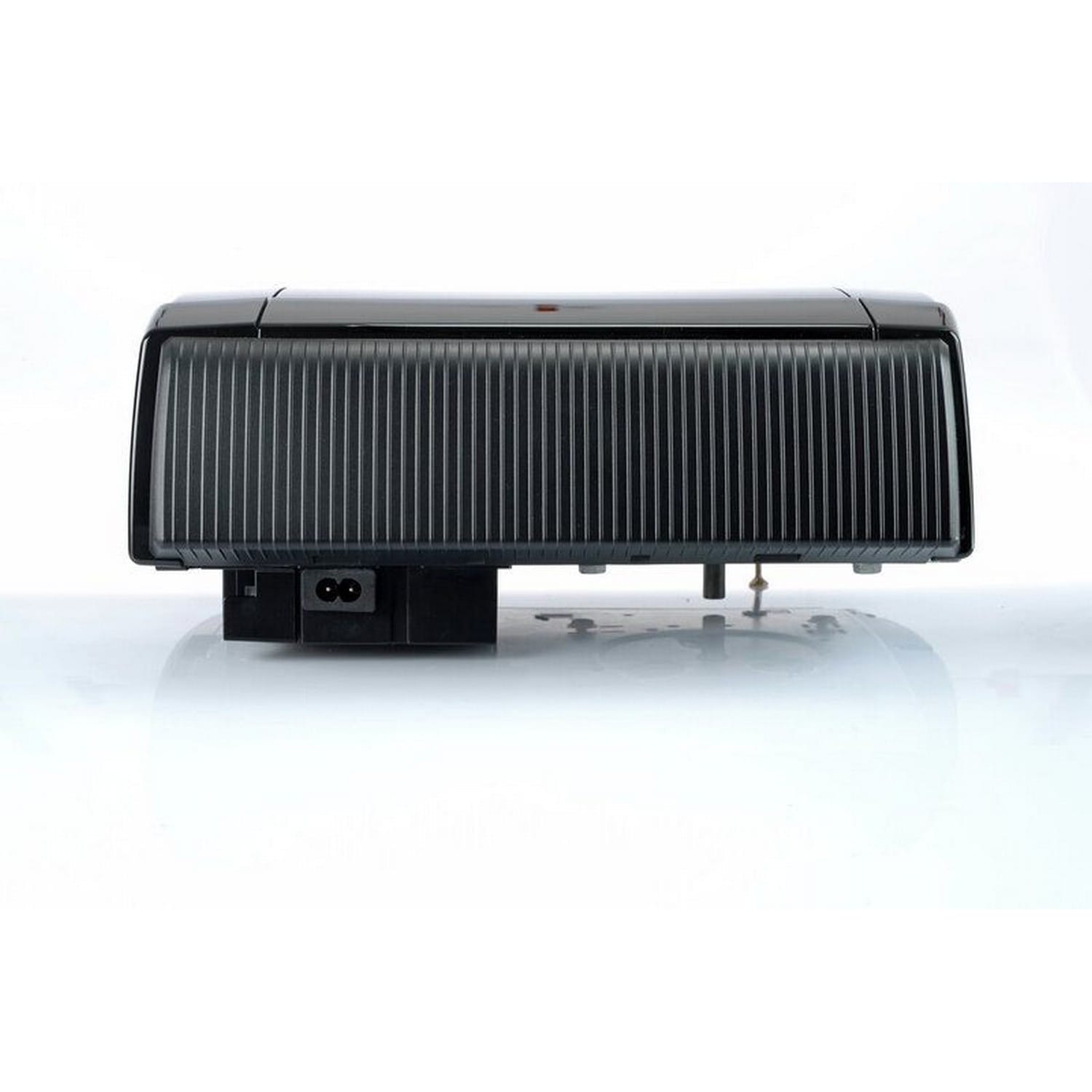

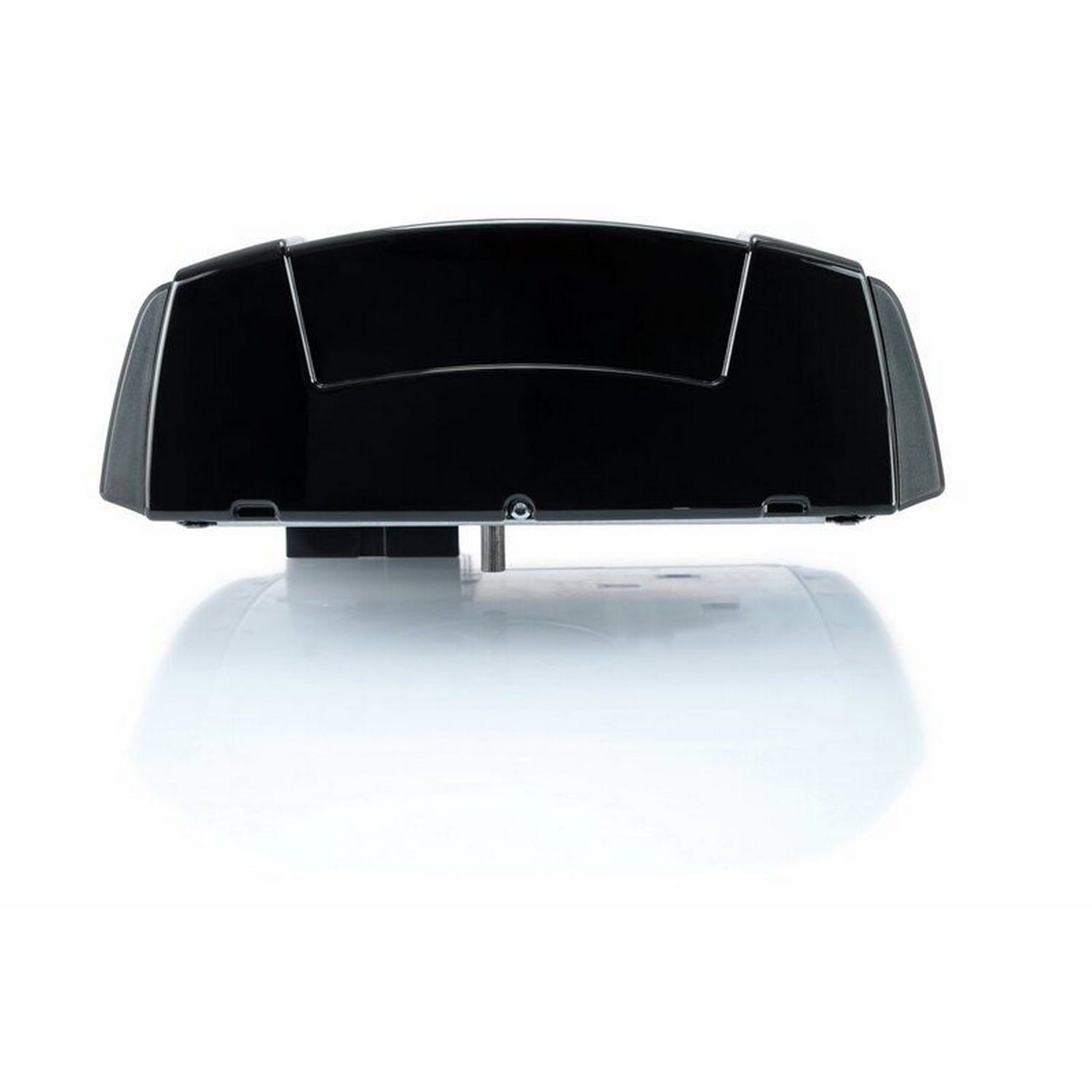

• Motor-Aggregat mit integrierter Steuerung

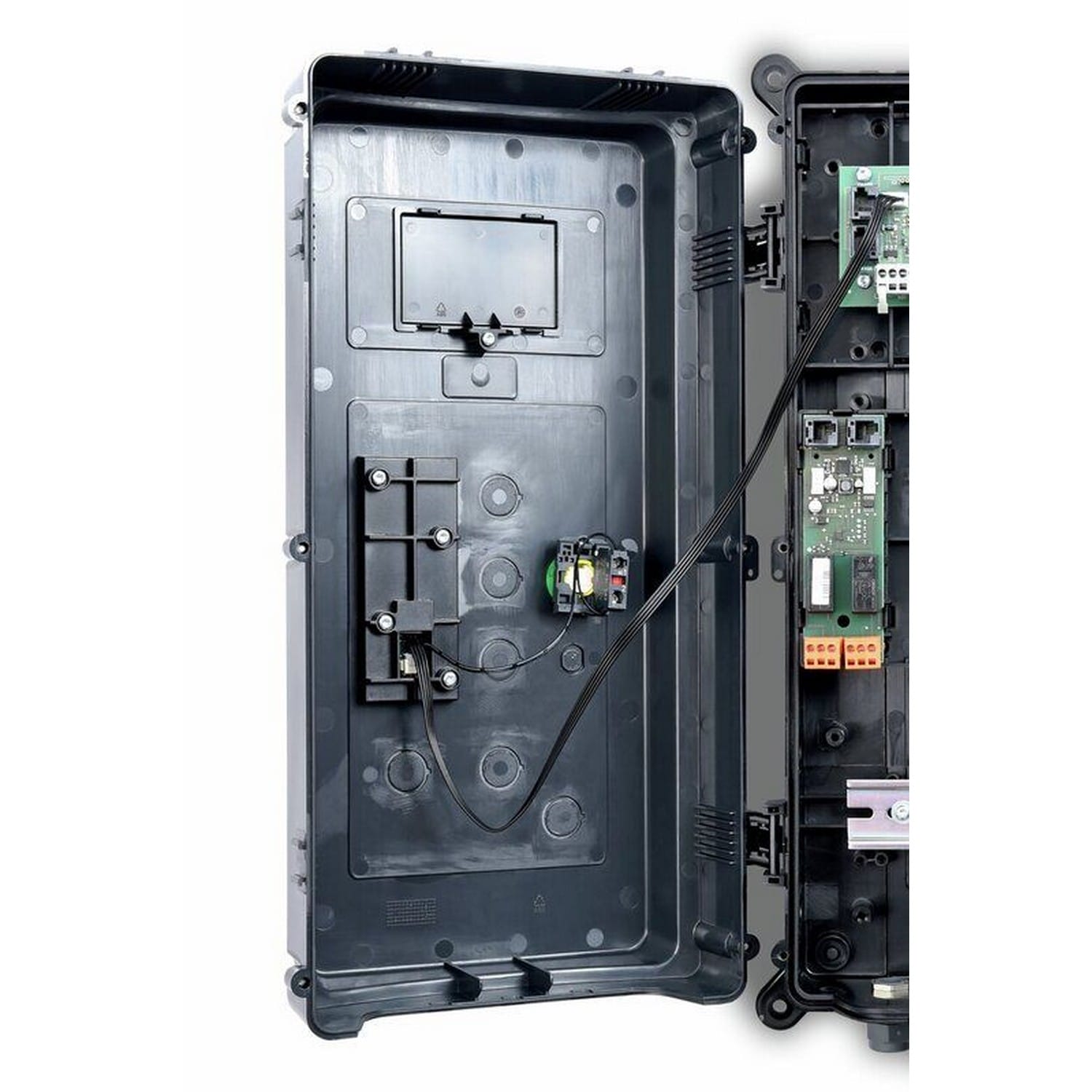

• Externes Anschlussgehäuse mit 2 Relais, Fahrbahnregelung und 24 V-DC Schaltnetzteil
• Universal-Einbauset für Schwing- und Sektionaltore
• MS-Bus Verbindungskabel, 9.500 mm
• Netz-Verbindungskabel, 9.500 mm
• Netzkabel mit Schuko-Stecker Typ F, 1.200 mm

Verwendung

• Breite Schwingtore (max.) [m]: 6
• Breite Kipp- und Canopytore (max.) [m]: 6
• Höhe Kipp- und Canopytore (max.) [m]: 2,25
• Breite einwandige Sektionaltore (max.) [m]: 6
• Breite doppelwandige Sektionaltore (max.) [m]: 6
• Torgewicht (max.) [kg]: 240
